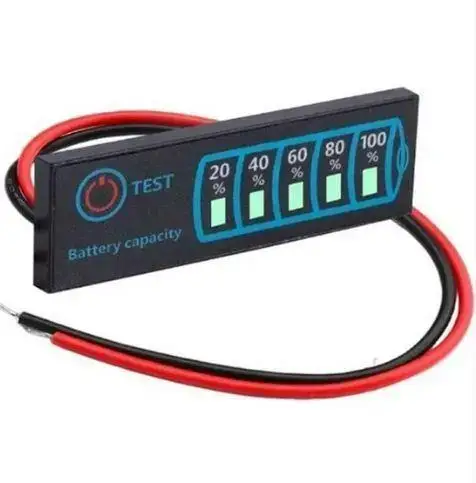

Індикатор заряду акумулятора 12 В.

Універсальний індикатор рівня заряду АКБ, підходить для вимірювання рівня заряду в свинцево-кислотних і літієвих батареях місткістю від 5-30 В. Завдяки цьому індикатору ви з легкістю можете перевірити заряд вашого акумулятора та навіть крони. Може бути використаний у літієвих зборках.

Робота індикатора відбувається винятково під час під'єднання приладу, що перевіряють, для цього необхідно приєднати дроти індикатора до клейм акумулятора. Зверніть увагу, що під час під'єднання важливо дотримуватися полярності під'єднання, тобто плюс плюс до плюса, мінус до мінуса, де червоний дріт завжди плюс.

Важливим є й те, що перед початком вимірювань необхідно виконати невеликі налаштування приладу.

Для цього необхідно:

Під час під'єднання індикатора вийміть тип батареї, для цього затисніть кнопку вмикання на кілька секунд, після чого показник на 20% почне блимати, одноразовими натисканнями необхідно вибрати той колір, який відповідає за певний тип батареї.

•        Червоне світло = літієвий акумулятор.
•        Зелене світло = літій-залізо-акумулятор.
•        Жовте світло = олив'яно-кислотний акумулятор.



Після вибору необхідно повторно затиснути кнопку, почне блимати індикатор, який розміщений поруч. Одноразовими натисканнями необхідно вибрати «L» відповідні до вашого акумулятора та кількості комірок у ньому. У разі 8 комірок необхідно натискати доти, поки всі діоди не будуть зеленими.

Для літієвих:

• L1 – 2S
• L2 – 3S
• L3 – 4S
• L4 – 5S
• L1 + L4 – 6S
• L1 + L2 + L4 – 7S
• L1 + L2 + L3 + L4 – 8S

Для олив'яно-кислотних:

• L1 – 1S 12В
• L2 – 2S 24В



Для збереження обраних показників необхідно затиснути кнопку вмикання. За кілька секунд індикатор покаже рівень заряду акумулятора.

Прилад має компактні розміри, які дають змогу возити індикатор у сумці з інструментами або ж бардачку. Також важливо пам'ятати, що індикатор не вологостійкий, а потрапляння на нього вологи може призвести до його несправності.

Характеристики:
Модель: JX-4615-A3.
Робоча напруга: DC5V-30V.
Робочий струм: <10 мА.
Довжина дротів: 9 см.
Розміри (ДхШхВ): 4.6 х 1.5 х 0.3 см.
