Друкована плата для LED драйверів.

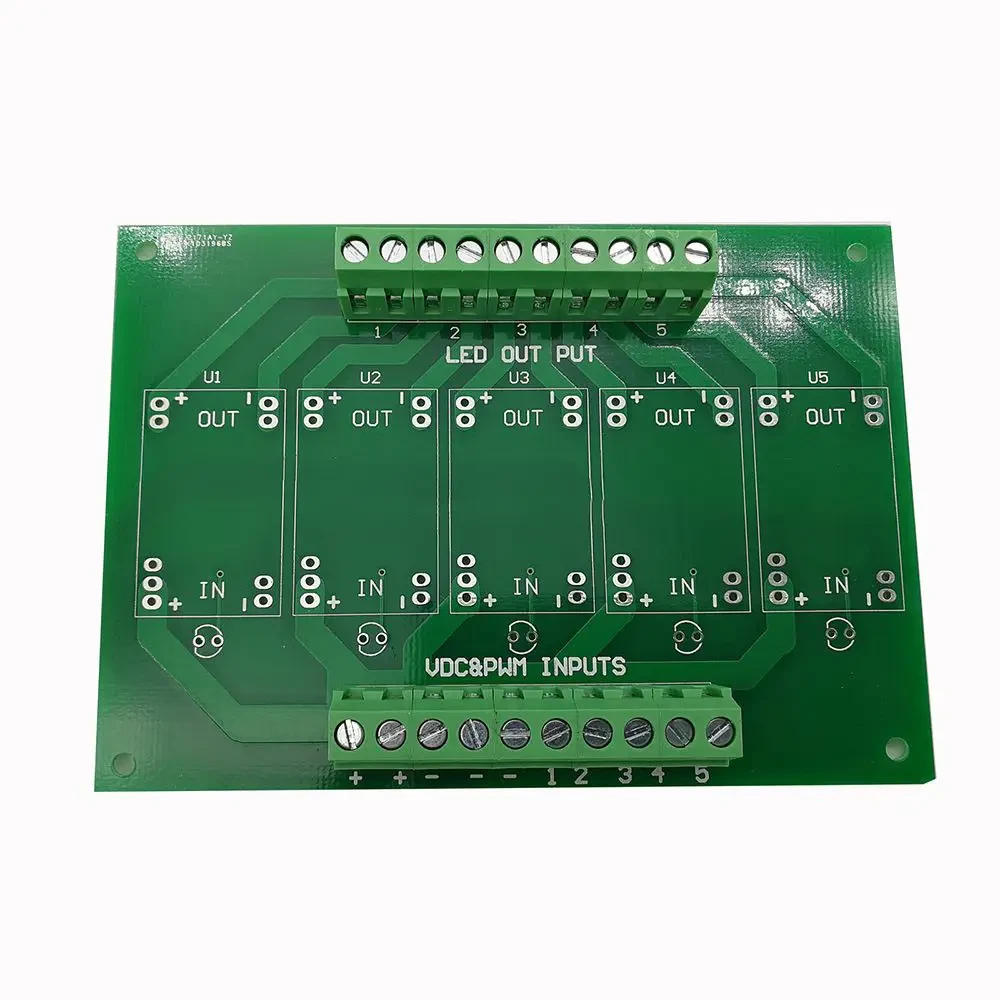

Друкована плата LDD-H Meanwell Driver — призначена для встановлення до п'яти драйверів Mean Well серії LDD-Н. Універсальна плата підходить для всіх драйверів цієї серії, які мають однакову розпишку. Деталь має захисну маску, шовкотрафарет і металізацію отворів. Також плата має на виході та вході набір клем, які спрощують монтаж деталі до освітлювального пристрою. Друкована плата для LED драйверів призначена для самостійного розроблення освітлювального пристрою. Щоб під'єднати драйвер LDD-Н до плати, його треба припаяти безпосередньо до плати. Для того щоб плата працювала не обов'язково під'єднувати всі 5 драйверів.

Під'єднати плату можна декількома способами. Перший спосіб під'єднання плати зображений на малюнку No1. Такий спосіб являє собою під'єднання живлення без використання ШІМ. Цей спосіб використовується для звичайного режиму світіння світлодіодів або світильників. Парні роз'єми вхідного живлення продубльовані, тобто живлення під'єднується або до першої пари "+" "-", дотримуючись полярності, або до другої пари "+" "-". Другий спосіб під'єднання плати зображений на малюнку No2 — це спосіб під'єднання джерела живлення із ШІМ. На другій контактній парі вхідного харчування використовується роз'єм «-»,  , який так само під'єднаний до ШІМ-котролера з живленням. Контакти з першого по п'ятий використовують для під'єднання із ШІМ. Кожен окремий роз'єм контролює на виході своє джерело світла. ШІМ-контролер — це широко імпульсний модульатор, який задає режими світіння залежно від раніше заданої програми. ШІМ являє собою електронну схему, яка містить мікроконтролер, монтажну плату, набір вхідних і вихідних роз'ємів, а також супутні електронні компоненти (резистори, конденсатори, діоди тощо). ШІМ має власне харчування, живлення на плату подається окремо. (ШІМ-контролер купується окремо, параметри програми та напруги для ШІМ-контролера задаються індивідуально з огляду на параметри системи).

Головним виконавчим пристроєм у ШІМ є мікроконтролер, який програмується на виконання певних функцій. Це дає змогу задавати режими живлення, до різних джерел світла. Для ШІМ-контролера освітлювальної техніки акваріума ідеально підходить мікроконтролери фірми ARDUINO. Живлення здійснюється за допомогою джерела постійного струму, параметри якого підбираються під конкретну систему, наприклад, для 40 штук 3 Вт. світлодіодів потрібне джерело живлення з напругою 43 В. Якщо у вас 5 драйверів, то амперараж джерела живлення равен 700 мА×5=3500 мА. Драйвера Mean Well серії LDD-Н розраховані на вхідну напругу від 9 до 56 Вольтів, залежно від кількості під'єднаних світлодіодів і їх сумарного споживання струму.

За допомогою цієї плати ви зможете створити багатофункціональний LED світильник, розділивши керування світлодіодами на 5 ділянок, у такий спосіб можна окремо вмикати та регулювати, наприклад, нічну підсвітку або денну, водночас ви зможете додавати яскравості окремим світлодіодам певного спектра світіння, у такий спосіб покращуючи умови для росту рослин або коралів. Завдяки світильнику зібраному за допомогою цієї плати, ваш акваріум заживе повноцінним життям зі світанками, заходом, нічним освітленням і багатьма іншими незамінними функціями світла.

Цей товар належить до комплектуючих, непідтримок обміну та повернення, оскільки драйвери призначені для самостійного складання різних пристроїв.

Всі драйвери перевіряються на працездатність перед відправленням.

Товщина плати: 1.6 мм.
Розмір плати: 115x80 мм.
Вхідна напруга: 9-56 В.
Вихідна напруга: 2-52 В.
Кількість установлювальних місць під драйвер: 5.
