Знижувальний перетворювач напруги DC DC.

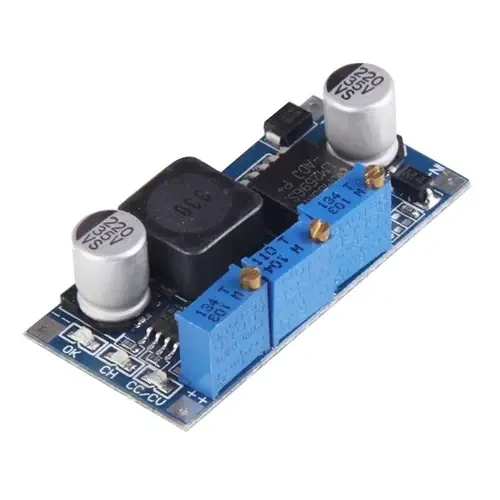

Імпульсний знижувальний DC-DC перетворювач із можливістю обмеження струму, побудований на якісній мікросхемі LM2596. Головна його функція — дає змогу відрегулювати кількість мА і В до необхідного, тобто універсальний драйвер, який дасть змогу працювати з будь-яким типом світлодіодів. Іншими словами, дає змогу отримати стабілізовану та постійну напругу та струм із вищої вхідної напруги та струму.

Пристрій чудово підходить для живлення світлодіодів, а також заряду акумуляторів і різних схем живлення електронної апаратури, де може знадобитися стабілізація струму.

Цей драйвер зібраний на монолітному знижувальному перетворювачі напруги LM2596 за частоти перемикання 150 кГц. На пристрої є вбудований захист від перегрівання за температури вище 150C, а також обмеження струму на 4 А. У разі використання навантаження струмом понад 1 А або за підвищеного нагрівання контролера ШІМ рекомендується встановити алюмінієвий радіатор на мікросхему або плату драйвера на радіатор, не забуваючи про ізоляцію струмопровідних частин від встановленого радіатора.

Знижувальний перетворювач напруги DC DC — це ідеальне рішення для подавання живлення на схеми з високим падінням напруги. Падіння напруги вважається по різниці між стабілізованою та вхідною напругою. Головною особливістю цього перетворювача є досить низьке тепловиділення й низький струм споживання. Заявлена ефективність перетворення драйвера 92%.

Ви можете створити повноцінний драйвер для світлодіодів, наприклад, із заваленого блока живлення від комп'ютера на 12 В і 3 А. Допустиме, у вас є 3 одноватних світлодіоди з робочим струмом 300 мА і напругою в 10 В такому разі, вам потрібно зменшити силу струму, що подається на світлодіоди від 3 А до 300 мА, і напругу від 12 В до 10 В за допомогою цього драйвера.

Іншими словами, цей прилад дає змогу з підручних блоків живлення створити відповідний для конкретного збирання світлодіодів драйвер. Блок живлення — джерело, яке подає стабільну напругу (В), але для правильної роботи діодів потрібен стабільний струм (А), який можна отримати за допомогою цього пристрою.

Вхідна напруга у разі дотримання полярності подається на входи "IN+" і "IN-" а вихідне — відповідно виходить із виходів "++" і "-". Найголовніше це дотримуватися полярності пристрою під час його під'єднання.

Для настроювання цього драйвера необхідний мультиметр.

Цей товар належить до комплектуючих, непідтримок обміну та повернення, оскільки плати призначені для самостійного складання різних пристроїв. Усі світлодіодні складання перевіряються на працездатність перед відправленням.

Характеристики товару:
Вхідна напруга: 7 - 35 В.
Вихідна напруга: 1.25 - 30 В.
Вихідний струм: 0-3 А.
Частота перемикання: 150 кГц.
Робоча температура: от -40 ° до +85 °.
Розміри (ДхШхВ): 46 х 23 х 10 мм.
